L'interface USB a transformé la connectivité numérique. Elle est devenue essentielle, permettant un échange rapide de données entre appareils. Syscom-Prorep, spécialiste en connectivité industrielle, souligne l'importance de l'USB dans l'industrie actuelle.

L'USB, ou Universal Serial Bus, se distingue par sa facilité d'utilisation. Elle connecte facilement de l'ordinateur au smartphone, en passant par les appareils audio. Son évolution, du USB 1.0 au USB 3.2, montre sa capacité à répondre aux besoins de vitesse et de polyvalence.

L'USB va au-delà du transfert de données. Elle offre également l'alimentation électrique à de nombreux appareils. Cela simplifie l'utilisation, du chargement de smartphones à l'alimentation de périphériques audio avancés. L'USB devient une solution universelle dans de nombreux secteurs industriels.

Points clés à retenir

  • L'USB simplifie les échanges de données entre appareils électroniques
  • Syscom-Prorep est expert en solutions de connectivité USB industrielle
  • L'évolution de l'USB a permis d'atteindre des vitesses de transfert élevées
  • L'interface USB sert aussi à l'alimentation électrique de nombreux appareils
  • L'USB s'adapte à divers domaines industriels grâce à sa polyvalence

L'évolution historique de l'USB

Depuis sa mise sur le marché en 1996, l'USB a transformé la connectivité informatique. Cette technologie a connu une évolution rapide, révolutionnant notre manière de connecter les appareils électroniques.

Les origines de l'USB

Le port USB a été lancé en janvier 1996 sous la forme de l'USB 1.0. Cette première version offrait des vitesses de transfert de 1,5 Mbit/s en mode lent et 12 Mbit/s en mode rapide. L'USB 1.1, sorti en 1998, a apporté des améliorations cruciales, favorisant l'adoption généralisée de cette technologie.

La révolution du Plug-and-Play

L'USB a introduit le concept du Plug-and-Play, révolutionnant la connectivité. Cette innovation a simplifié la connexion des périphériques, éliminant la nécessité de redémarrer l'ordinateur ou d'installer des pilotes manuellement. Le port USB est devenu synonyme de simplicité d'utilisation.

Les avancées technologiques majeures

L'USB 2.0, sorti en 2000, a marqué un tournant avec un débit de 480 Mbit/s. L'USB 3.0, introduit en 2008, a encore accéléré les transferts à 5 Gbit/s. La connectivité USB a continué d'évoluer avec l'USB 3.1 Gen 2 (10 Gbit/s) en 2013, puis l'USB 3.2 Gen 2x2 (20 Gbit/s) en 2017. L'USB4, dévoilé en 2019, atteint des vitesses impressionnantes de 40 Gbit/s.

L'adoption du connecteur Type-C depuis 2014 a unifié les standards, offrant compatibilité et polyvalence. La puissance délivrée a aussi progressé, passant de 4,5 W à 60 W en standard, voire 240 W pour les versions les plus performantes.

Principes fondamentaux de l'usb interface

L'usb interface est basée sur un protocole de communication entre un appareil hôte et un périphérique. Cette technologie permet de connecter jusqu'à 127 appareils sur un même bus. Elle utilise une topologie en étoile à étages avec des hubs.

Le protocole usb repose sur quatre fils : deux pour l'alimentation (+5V et GND) et deux pour les signaux de données différentiels. Cette configuration assure une transmission fiable et rapide des informations.

  • Vitesse Haute : 480 Mbits/s
  • Vitesse Pleine : 12 Mbits/s
  • Vitesse Basse : 1,5 Mbits/s

Le protocole usb gère quatre types de transferts de données : Contrôle, Interruption, Bloc et Isochrone. Cette flexibilité permet d'adapter la communication aux besoins spécifiques de chaque périphérique.

L'USB-C, dernière évolution de l'usb interface, offre une solution plus efficace et universelle. Il permet la charge et le transfert de données simultanément. Cela représente une avancée majeure dans la connectique.

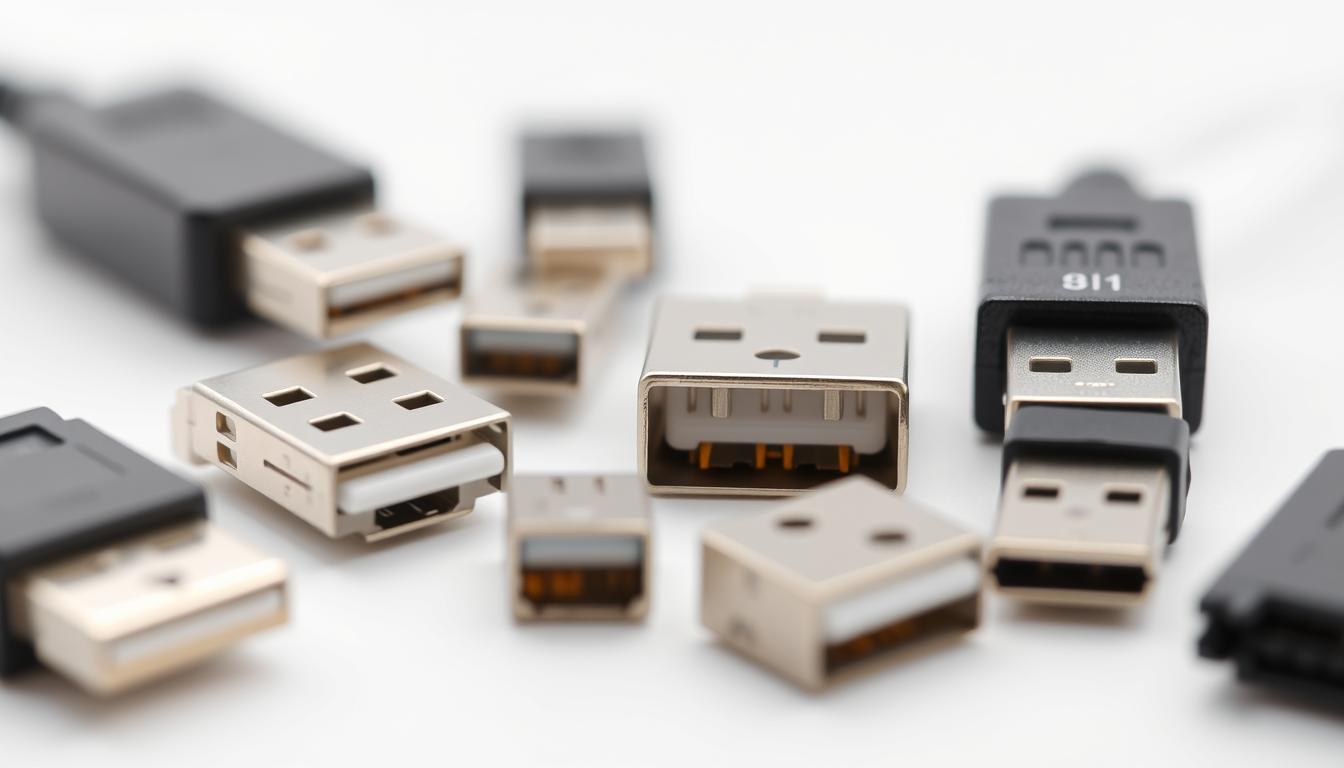

Types de connecteurs USB standards

La connectique USB a évolué pour répondre aux besoins croissants en matière de transfert de données et d'alimentation. Découvrons les principaux types de connecteurs USB standards qui équipent nos appareils électroniques.

USB Type-A : le connecteur classique

Le port USB Type-A est le plus répandu. Sa forme rectangulaire de 12 mm de large et 4,5 mm de hauteur le rend facilement reconnaissable. On le trouve principalement sur les ordinateurs et les chargeurs. Avec ses 4 broches, il assure une connexion fiable pour de nombreux périphériques.

USB Type-B : le format professionnel

Le connecteur USB Type-B se distingue par sa forme carrée aux coins arrondis. Il équipe souvent les imprimantes et disques durs externes. Ce format robuste à 4 broches est idéal pour les équipements professionnels nécessitant une connexion stable.

USB Type-C : la nouvelle génération

Le connecteur USB-C représente l'avenir de la connectique USB. Sa forme oblongue et réversible facilite son utilisation. Avec 24 broches, il offre des performances impressionnantes : débits jusqu'à 40 Gbit/s et alimentation atteignant 240 W. Compatible USB 3.2 Gen 2x2, il s'impose progressivement sur les appareils mobiles et ordinateurs récents.

Ces différents types de ports USB coexistent actuellement, offrant une grande flexibilité pour connecter nos appareils. Le choix du connecteur dépend des besoins spécifiques en termes de débit, d'alimentation et de compatibilité avec les équipements existants.

Formats miniaturisés : Mini-USB et Micro-USB

L'évolution de la connexion USB a conduit à la création de formats plus compacts. Le Mini-USB, apparu au début des années 2000, a révolutionné le branchement USB des appareils mobiles. Il équipait les téléphones, appareils photo et manettes de jeu.

Le Micro-USB, lancé en 2007, a poussé la miniaturisation encore plus loin. Plus fin que son prédécesseur, il offre une durabilité accrue avec 10 000 cycles de connexion. Ce format s'est rapidement imposé comme le standard pour la charge des smartphones.

Les performances de ces connecteurs ont évolué. Le Micro-USB compatible USB 3.2 Gen 1 permet des transferts théoriques de 5 Gb/s. La version Gen 2 pousse ce débit à 10 Gb/s, offrant une connexion USB rapide aux appareils compacts.

Malgré l'arrivée de l'USB-C, ces formats miniatures restent présents sur de nombreux appareils. Leur taille réduite et leur compatibilité en font des options toujours pertinentes pour certains branchements USB spécifiques.

L'USB-C : la révolution de la connectique

L'USB-C, introduit en 2014, représente une avancée significative dans le domaine des câbles usb. Ce connecteur polyvalent révolutionne notre manière de connecter nos périphériques usb.

Caractéristiques techniques

L'USB-C présente des performances remarquables :

  • Vitesse de transfert jusqu'à 10 Gbit/s
  • Alimentation électrique allant de 60 à 100 Watts
  • Design réversible fonctionnant dans tous les sens
  • Compatibilité avec l'Alternate Mode pour la vidéo 4K

Avantages et compatibilité

Ce connecteur universel offre de nombreux avantages :

  • Taille réduite et robustesse accrue
  • Large compatibilité avec smartphones, ordinateurs portables et stockage externe
  • Charge rapide jusqu'à 130 W

Applications industrielles

Dans le secteur industriel, l'USB-C transforme la connectivité. Sa polyvalence et ses performances en font un choix privilégié pour les équipements professionnels. Syscom-Prorep, expert en solutions de connectivité industrielle, intègre cette technologie dans ses systèmes pour offrir des connexions fiables et performantes.

Transfert de données et débits USB

Le domaine du transfert de données USB a connu une transformation majeure depuis son apparition. L'USB 1.0, sorti en 1996, se limitait à un débit de 12 Mbps. Aujourd'hui, le protocole USB a atteint des vitesses bien plus élevées.

USB 2.0 vs USB 3.0

L'USB 2.0, mis sur le marché en 2000, a représenté un bond en avant avec un débit de 480 Mbps. L'USB 3.0, apparu en 2008, a révolutionné le secteur avec une vitesse théorique de 5 Gbit/s.

Performances et vitesses

Les versions plus récentes du protocole USB ont atteint des débits impressionnants :

  • USB 3.1 Gen 2 : 10 Gbit/s
  • USB 3.2 Gen 2x2 : 20 Gbit/s
  • USB 4 : 40 Gbit/s

Les vitesses réelles, cependant, sont souvent inférieures aux taux théoriques. Par exemple, l'USB 3.1 Gen 1 atteint environ 3,2 Gbps en pratique. Les clés USB 3.2 Gen 2 peuvent atteindre des vitesses de lecture jusqu'à 1000 Mo/s.

Le connecteur USB-C, avec son design réversible, permet de profiter de ces débits élevés. Il facilite le transfert de données USB rapide. Cette évolution répond aux besoins croissants de rapidité dans notre monde numérique.

Applications dans l'industrie électronique

L'usb interface a transformé l'industrie électronique, offrant une connectivité simplifiée pour une variété de périphériques. Les normes USB 2.0 à 3.2 permettent des vitesses de transfert allant de 480 Mbit/s à 20 Gbit/s. Cette capacité répond aux exigences croissantes de transmission rapide des données.

Le connecteur USB-C devient de plus en plus populaire dans le secteur industriel. Il offre une vitesse de transfert doublée et une capacité de charge jusqu'à 5A à 20V. Sa polyvalence en fait un choix idéal pour les équipements professionnels. L'adoption de l'USB réduit les coûts grâce à des composants abordables et largement disponibles.

La standardisation USB, notamment via le principe 5S, favorise l'utilisation d'un type de câble unique. Cela améliore la productivité et la sécurité dans les environnements industriels. Le Digi IX30, par exemple, intègre une interface USB compatible avec des clés de stockage et des adaptateurs USB-série. Cette flexibilité permet de connecter divers capteurs et appareils, élargissant les possibilités d'application dans l'industrie électronique.

Solutions de connectivité professionnelle

L'interface USB offre des solutions de connectivité avancées pour les environnements professionnels. Les entreprises sont confrontées à des défis uniques lors de l'intégration de systèmes USB. Elles nécessitent des composants robustes et fiables pour surmonter ces obstacles.

Intégration système

Les hubs USB professionnels, tels que le Digi AnywhereUSB Plus, permettent une gestion centralisée des ressources USB via IP. Ces dispositifs dépassent les limites de distance des câbles USB traditionnels. Ils offrent ainsi une flexibilité accrue pour les connexions USB à distance.

  • Support de l'USB 3.1 Gen 1 pour des transferts rapides
  • Modèles avec 8 à 24 ports pour diverses configurations
  • Options de connectivité Ethernet 10 GB et Wi-Fi

Compatibilité industrielle

Les solutions USB industrielles répondent aux exigences spécifiques des environnements difficiles. La technologie USB Over IP™ permet de connecter des périphériques USB distants via un réseau TCP/IP standard. Elle élimine la limitation de distance de 5 mètres.

Ces systèmes prennent en charge divers appareils professionnels :

  • Scanners de codes-barres
  • Imprimantes de reçus
  • Lecteurs de cartes de crédit
  • Écrans de poteaux

L'intégration de solutions USB sur mesure, comme celles proposées par Syscom-Prorep, permet aux entreprises d'optimiser leurs systèmes de connectivité. Elles répondent ainsi à des besoins industriels spécifiques. Cela réduit les coûts et la complexité tout en améliorant la gestion des transactions.

Alimentation et charge via USB

Le port USB a transformé la manière dont nous connectons et chargeons nos appareils. Grâce aux avancées technologiques, une alimentation efficace et rapide est désormais accessible via un simple câble.

Power Delivery (PD)

Le protocole USB Power Delivery permet une charge jusqu'à 100W. Les câbles USB-C équipés d'une puce E-Mark sont capables de gérer cette puissance. Ce système négocie automatiquement la tension et le courant, allant de 5V à 20V.

Standards de charge rapide

Plusieurs normes de charge rapide existent :

  • USB PD : jusqu'à 100W (20V / 5A)
  • Quick Charge : compatible avec certains smartphones
  • Propriétaire : standards spécifiques à certaines marques

Les chargeurs multiports USB permettent de recharger plusieurs appareils en même temps. Par exemple, un hub 16 ports USB 3.0 offre 10W par port, alimenté par un adaptateur de 90W. La technologie Plug & Play facilite le branchement sans nécessité de pilotes.

Les prix des chargeurs varient en fonction des fonctionnalités. Un chargeur USB-C 40W 4 ports se vend environ 9€. Un modèle universel avec divers embouts coûte environ 10€. Ces solutions répondent aux besoins croissants en énergie de nos appareils mobiles.

Sécurité et fiabilité des connexions USB

La sécurité des connexions USB est essentielle, surtout dans les secteurs industriels. Le protocole usb met en place des barrières contre les accès non autorisés et les actions nuisibles. Malgré cela, des menaces subsistent.

Une étude révèle que 45% des clés USB trouvées sont connectées à des ordinateurs, et 53% des utilisateurs cliquent sur des liens suspects. Le malware Locky a infecté 20 000 machines par semaine, chiffrant des données critiques. Ces chiffres mettent en lumière l'importance d'une connectique usb sécurisée.

  • BadUSB : dissimulé dans le firmware, indétectable par les antivirus
  • USB Killer : cause des surtensions endommageant les systèmes
  • Stuxnet : a détruit 1000 centrifugeuses en Iran

Pour améliorer la sécurité, des solutions sont disponibles :

  • DataLocker Sentry K300 : protection antimalware et nettoyage cryptographique
  • PortBlocker : contrôle d'accès aux périphériques USB

Les normes ISO 27001 et NIST 800-88 orientent la gestion sécurisée des données USB. Syscom-Prorep intègre ces standards dans ses solutions, assurant des connexions sûres pour ses clients industriels.

Perspectives futures de la technologie USB

L'avenir de l'usb interface semble prometteur avec des innovations majeures à l'horizon. Le développement continu répond aux besoins croissants en matière de transfert de données et de connectivité. Cette avancée technologique s'inscrit dans un contexte où la demande pour des solutions de transfert de données efficaces et rapides s'accroît.

Innovations attendues

L'USB4, la dernière norme, promet des avancées significatives. Cette nouvelle génération double la vitesse de transfert de données, atteignant jusqu'à 40 Gbps. Elle combine les fonctionnalités de l'USB 3.2 et du Thunderbolt 3, offrant une polyvalence accrue. Cette intégration permet une meilleure compatibilité avec un large éventail de dispositifs.

Le câble usb de type C sera privilégié pour l'USB4. Réversible et compact, il supporte une puissance élevée. Il permet également la sortie vidéo 8K grâce à la compatibilité DisplayPort 1.4. Cette caractéristique est particulièrement avantageuse pour les utilisateurs cherchant une meilleure qualité de visionnage.

Standardisation mondiale

La standardisation de l'USB4 favorise son adoption à grande échelle. Compatible avec les versions antérieures, il s'intègre facilement aux dispositifs existants. Les premières applications devraient arriver sur le marché dès 2021. Cette compatibilité assure une transition fluide vers la nouvelle norme.

Le marché des clés USB intelligentes connaît une croissance rapide. Les prévisions indiquent une progression de 5,12 milliards de dollars en 2024 à 12,7 milliards en 2032. Cette expansion s'accompagne de nouvelles fonctionnalités comme la connectivité sans fil, la résistance à l'eau et la prise en charge NFC. Ces innovations ouvrent de nouvelles perspectives pour les utilisateurs.

Ces évolutions promettent de transformer l'expérience utilisateur. Elles ouvrent de nouvelles possibilités dans divers secteurs, de l'électronique grand public aux applications industrielles avancées. La technologie USB continue de s'adapter aux besoins changeants, assurant une connectivité et une efficacité croissantes.

Conclusion

L'interface USB a révolutionné la connectique depuis son introduction en 1996. Cette technologie universelle a transformé notre façon de connecter et d'utiliser les périphériques. Elle offre une simplicité d'installation et une portabilité inégalées. L'évolution constante de l'USB, passant de 12 Mbps à 40 Gbps avec l'USB4, témoigne de sa capacité à s'adapter aux besoins croissants en matière de transfert de données.

La connectique USB, notamment avec l'avènement de l'USB-C en 2014, a ouvert de nouvelles possibilités. Ce connecteur polyvalent prend en charge non seulement le transfert de données à haute vitesse, mais aussi la charge rapide et la transmission vidéo. La technologie USB Power Delivery, permettant une puissance de charge allant jusqu'à 100W, illustre parfaitement cette versatilité.

Dans le domaine de l'audio professionnel, les interfaces USB ont démocratisé l'accès à des enregistrements de qualité studio. Leur affordabilité et leur large gamme de modèles les rendent accessibles tant aux amateurs qu'aux professionnels. Avec 30 ans d'expérience, Syscom-Prorep se positionne comme un expert incontournable pour explorer les possibilités offertes par l'USB dans vos projets industriels.

FAQ

Qu'est-ce que l'interface USB ?

L'interface USB, ou Universal Serial Bus, est une technologie de connectique standardisée. Elle permet de relier des périphériques à un ordinateur ou à d'autres appareils électroniques. Cette technologie simplifie grandement la connexion entre appareils, offrant une solution universelle pour le transfert de données et l'alimentation électrique.

Quels sont les avantages du Plug-and-Play ?

Le Plug-and-Play, introduit avec l'USB, permet aux périphériques d'être reconnus et configurés automatiquement dès leur branchement. Aucune installation manuelle de pilotes ou redémarrage du système n'est nécessaire. Cela simplifie considérablement l'utilisation des périphériques pour les utilisateurs.

Quelles sont les différences entre USB 2.0 et USB 3.0 ?

La principale différence entre USB 2.0 et USB 3.0 réside dans la vitesse de transfert des données. L'USB 3.0 offre des débits théoriques jusqu'à 10 fois supérieurs à ceux de l'USB 2.0. Cela permet des transferts de fichiers beaucoup plus rapides. De plus, l'USB 3.0 améliore la gestion de l'alimentation électrique.

Qu'est-ce que l'USB Type-C ?

L'USB Type-C est le dernier standard de connecteur USB. Il se caractérise par sa forme réversible et sa polyvalence. Il supporte divers protocoles et offre des capacités améliorées en termes de transfert de données et d'alimentation électrique. Il est de plus en plus adopté dans les appareils modernes.

Qu'est-ce que le Power Delivery (PD) USB ?

Le Power Delivery est une spécification USB qui permet une alimentation électrique plus puissante via le port USB. Il peut fournir jusqu'à 100W de puissance. Cela permet de charger des appareils plus gros comme des ordinateurs portables. Il est capable de négocier dynamiquement la puissance nécessaire avec l'appareil connecté.

Comment l'USB est-il utilisé dans l'industrie électronique ?

Dans l'industrie électronique, l'USB est largement utilisé pour connecter des équipements de test et de mesure. Il est également utilisé pour les systèmes de contrôle industriel et l'intégration de divers composants électroniques. Sa standardisation et sa fiabilité en font une solution privilégiée pour de nombreuses applications industrielles.

Quels sont les enjeux de sécurité liés à l'USB dans un environnement industriel ?

Dans un environnement industriel, les principaux enjeux de sécurité USB concernent la protection contre les accès non autorisés. Il faut prévenir les attaques malveillantes via des dispositifs USB. Il faut également garantir la fiabilité des connexions dans des conditions difficiles. Des solutions spécifiques, comme des ports USB sécurisés ou des protocoles de chiffrement, sont souvent mises en place pour répondre à ces défis.

Quelles sont les perspectives d'avenir pour la technologie USB ?

L'avenir de l'USB promet des débits encore plus élevés et une meilleure gestion de l'énergie. On s'attend à voir une adoption plus large de l'USB-C. Les améliorations dans la technologie de charge rapide sont également attendues. On peut également espérer de nouvelles applications dans des domaines comme l'Internet des Objets (IoT) et l'automatisation industrielle.

Comment choisir le bon câble USB pour une application industrielle ?

Pour une application industrielle, il est important de choisir un câble USB robuste. Il doit être capable de résister à des conditions environnementales difficiles. Les facteurs à considérer incluent la qualité de blindage pour la protection contre les interférences électromagnétiques. Il faut également vérifier la résistance à la chaleur et à l'humidité. La compatibilité avec les standards de vitesse requis pour l'application spécifique est également cruciale.

‍
