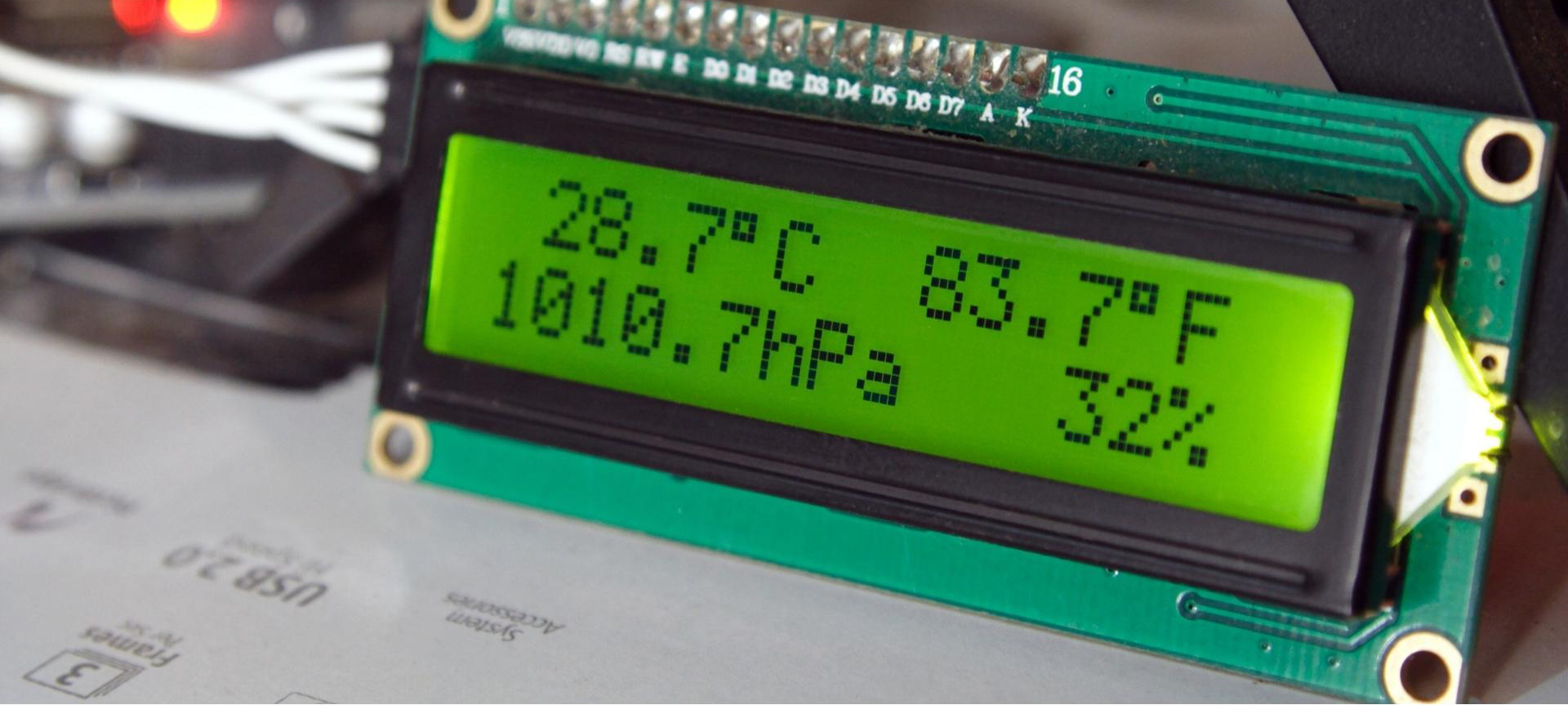

LCD monochromes

Après 40 ans de développement, diverses technologies LCD monochromes sont utilisées dans le domaine de l'affichage. Ayant des caractéristiques différentes chaque technologie est adaptée à des types d’applications et/ou environnement. Syscom Prorep vous aide à déterminer quelle est la meilleure pour votre projet.

TN (Twist Nematic) :

Cette technologie LCD est la plus basique. Emprisonnés entre deux plaques de verre équipées de polariseurs, les cristaux liquides par une rotation de 90 degrés se rendent visibles. Cette technologie offre un contraste de 50:1 et des angles de vision limités.

TN dopé :

Cette variante de TN utilisée uniquement pour les afficheurs en mode négatif (segments transparents sur fond foncé). Le cristal liquide est dopé avec un colorant noir pour absorber la lumière dans la zone de non-affichage. On obtient un fond très sombre et un contraste élevé de 100:1

VA (Vertical alignment) :

Les cristaux liquides de l'écran LCD VA, en mode négatif, ont été disposés en alignement vertical au lieu d'un alignement horizontal. Par ce biais, la lumière dans la zone de non-affichage sera pratiquement absorbée. Cela offre un contraste très élevé de 800:1.

STN (Super Twist Nematic) :

En augmentant l'angle rotation de 90 à 240 degrés des cristaux liquides, l'écran LCD STN (Super TN) bénéficie de meilleurs angles de vision et la pente de la courbe de tension de transmission (Thresold Voltage). Cette caractéristique de cette courbe Vth permet d'obtenir une résolution élevée. Toutefois, la rotation des cristaux liquides provoque également une importante dispersion de la lumière vers le bleu ou le jaune.

DSTN (Double STN) :

Afin de compenser la dispersion de la lumière de la cellule STN vers le bleu ou le jaune, le LCD DSTN (Double STN) superpose 2 couches LCD dont les déviations sont opposées. Cela permet de faire un écran noir & blanc sans déviation de couleur en fonction de la température. La contrainte

de cette technologie est l’épaisseur et le poids presque 2 fois plus importants que les autres technologies.

FSTN (STN compensé par Film) :

Étant donné les contraintes de la technologie DSTN, épaisseur et poids, pour de nombreuses applications, l'écran LCD FSTN utilise un film retardateur de la lumière pour compenser la dispersion de celle-ci. Le filtre étant passif, la compensation fonctionne bien à température ambiante mais ne peut empêcher une colorisation dans des températures plus élevées.  20 Haut : -30 ~ 70 Test : -40 ~ 80 240 1,8 AV : 20 - 35

NB :

Parce que la lumière naturelle se compose de diverses longueurs d'onde de 300 à 700 nm, les différentes longueurs détournées à des degrés différents lorsqu'elles traversent les cristaux liquides. Ce phénomène a été nommé « dispersion de la lumière ».

Quelle est l'expérience de syscom-prorep ?

Syscom-Prorep a une très longue expérience dans le domaine de l’affichage.
Nous proposons toutes ces technologies au service des applications variées dans le domaine industriel, médical et grand public. Nous offrons à nos clients des connaissances sur les technologies LCD qui permettent de faire un choix approprié en fonction de leurs besoins.

Syscom-Prorep fournit un service de conseil avisé en matière de conception d'écrans LCD et de modules LCD standards ou spécifiques selon cahier des charges.

Écrans TFT

Les écrans TFT  (Thin Film Transistor) intègrent dans leurs verres des transistors dits à couches minces, qui contrôlent les cristaux liquides avec un temps de réponse très rapide par rapport aux LCD monochromes.
Syscom-Prorep, s’est positionné dès l’apparition de la technologie TFT. Depuis son développement, nous avons acquis des compétences clés mises à profit de nos clients. En tant qu’acteur reconnu pour les écrans TFT industriels, nous étoffons continuellement notre ligne produits de 0.96’’ à 85’’. Architecturée autour de partenaires de renom, notre gamme réfère à une large gamme de tailles, de formats et de résolutions. Pour les applications avec des exigences particulières, telles que des conditions environnementales fortement éclairées ou des applications durcies voire médicales, nous pouvons proposer des écrans TFT spéciaux particulièrement adaptés.


Que ce soit pour une utilisation en intérieur ou en extérieur, du monochrome à la couleur et du ‘low cost’ au ‘high end’, Syscom Prorep vous apportera la meilleure solution d'affichage !

Comment se composent les écrans TFT ?

Les écrans TFT se composent de 3 familles en fonction de la technologie LCD. Nous retrouvons les technologies TN et VA, détaillées précédemment pour les écrans monochromes. A celles-ci s’ajoute la technologie IPS (In Plane Switching), brevetée et licenciée par Hitachi offrant de meilleures performances optiques. Cette technologie est particulièrement populaire auprès des clients ayant basculé du monochrome à la couleur, il y a quelques années.

Notre gamme offre des résolutions de 160x80 à 3840x2160 pixels. Notre gamme d’afficheurs standards est largement composée d’écrans 4:3 ou 16 :9. Toutefois ces formats standards sont complétés d’écrans ronds, carrés, stretch (natifs ou recoupés), incurvés.

Pour les écrans outdoor, nous offrons des écrans avec cristaux liquides High-TNI pour supporter des hautes températures et le rayonnement solaire.  Pour les afficheurs de taille inférieure à 7.0’’ nous offrons également des écrans transflectifs basés sur la technologie Blanview.

Comparatif des technologies TN, VA et IPS

Similitudes :
- Temps de réponse rapide
- Contraste élevé, Grand angle de vision

Notre ordre de préférence :
IPS excellent contraste angle de vision, sans variation de couleur ou inversion de niveau de gris en fonction de l’angle de vision. Plus haut niveau de contraste et profondeur du noir  très élevé rapide.
VA : bon compromis prix/performances
TN : Prix attractif pour certaines tailles. Angle de visions haut/bas médiocre, Variation de couleurs et niveaux de gris très prononcés en fonction de l’angle de vision. On peut associer un film élargissant les angles de vision (Wide Viewing Film appelé aussi O Film). Pour certaines tailles cela peut-être un accès économique à une vision "grand angle".

Écrans VFD

La technologie VFD (Vaccum Fluorescent Display) était très utilisée sur la plupart des équipements électroniques grand public tels que les magnétoscopes , les autoradios et les fours à micro-ondes.
Un VFD fonctionne sur le principe de la cathodoluminescence, comme un tube à rayons cathodiques, mais fonctionnant à des tensions beaucoup plus faibles. Un VFD possède une anode en carbone revêtue de phosphore qui est bombardée par les électrons émis par le filament de la cathode. En fait, chaque tube d'un VFD est un tube à vide triode car il possède également une grille de contrôle maillée.
Un VFD, de technologie émissive, émet une lumière très brillante avec un contraste élevé. La luminosité des VFD peut atteindre 4 000 cd/m2.

Les VFD peuvent afficher des chiffres à sept segments, des caractères alphanumériques à plusieurs segments ou peuvent être réalisés dans une matrice de points pour afficher différents caractères alphanumériques et symboles. En pratique, il y a peu de limite à la forme de l'image qui peut être affichée : elle dépend uniquement de la forme du luminophore sur la ou les anodes.

Concevoir

Les caractéristiques principales de la technologie sont :
Température de fonctionnement large de -40 à 85 degrés.
Visibilité élevée et grand angle de vision dans toutes les directions.
Options de format de caractère et graphique
Longévité de conception, prise en charge depuis plus de 20 ans dans certains cas.
Logiciel de développement Modmaster disponible.

Affichages et modules personnalisables.

Émulation LCD 5x7 caractères

Notre famille Noritake Itron TU

Interfaces M68/i80 4/8 bits sélectionnables
Commande de contrôle de la luminosité
Contrôleur ASIC avec seulement 2us de temps occupé.
Alimentation simple 5 V CC
ASCII + étendu + polices utilisateur
I/F série CMOS Sync disponible

Ces modules d'émulation LCD 5x7 caractères populaires ont la caractéristique supplémentaire que la broche 3 peut être liée à Busy ou Hardware Reset. Un contrôle de la luminosité à 4 niveaux est disponible.

L'ASIC haute vitesse utilisé pour contrôler ces modules a un temps d'occupation de seulement 2us permettant des effets visuels dynamiques en utilisant le jeu de caractères étendu et 8 caractères définis par l'utilisateur.

Emulation LCD + Graphiques

Mise à niveau graphique pour écran LCD 5X7 ou VFD
Série SPI/Async en tant qu'esclave ou hôte

Commandes de téléchargement et de dessin de graphiques

Hôte de port série passe-système unique

Interfaces M68/i80 4/8 bits sélectionnables

Placez le curseur sur n'importe quel pixel.

Polices ASCII 5x5, 5x7, 7x7, 7x15, 10x14

Les nouvelles versions Double densité permettent d'augmenter le nombre de rangées dans des modules de même taille. Par exemple : 2x16 > 3x16 > 4x16. Une police 7x7 est utilisée pour améliorer la lisibilité Le 7806A a des polices ASCII + européennes et les versions 7806AC ont des polices ASCII + cyrillique.

Module de grand caractères

Ces modules de caractères sont faciles à contrôler avec des commandes et des caractères ASCII utilisant une interface parallèle ou série. Les modules de la série Y disposent d'un contrôle de la luminosité des caractères permettant de mettre en surbrillance et en niveaux de gris les caractères et les symboles. Les modules de polices à grands caractères de la série T ont de grands pixels pour fournir une image distincte pour une lecture facile à distance.

Module graphique compact

Les modules graphiques compacts ont une taille de pixel de 0,3 à 0,5 mm, ce qui signifie qu'ils sont idéaux pour une visibilité à 1 m en général. Il existe 4 séries de logiciels fournissant des commandes adaptées aux attributs d'affichage.

Modules graphiques à points moyens

Les modules graphiques à points moyens ont une taille de pixel de 0,5 à 0,7 mm, ce qui signifie qu'ils sont visibles à une distance de 2 à 3 m. Il existe 4 séries de logiciels fournissant des commandes adaptées aux attributs de l'affichage.
Modules de grande taille pour les jeux, les panneaux de message et les applications POS
Noritake Itron a développé ces grands modules pour les applications de jeu, de signalisation de message et de point de vente. De nombreux modules peuvent stocker du texte et des graphiques prédéfinis dans une EPROM intégrée. L'adressage multipoint permet de connecter plusieurs modules sur le même bus système. Les modules de 16 et 32 ​​points de haut incluent des polices de taille variable. La série K61x offre des options série RS485 et horloge. Certains modules sont vendus dans des boîtiers avec des logiciels et des accessoires de support.

Ecrans PMOLED

La technologie PMOLED (Passive Matrix Organic LED Emissive Display) offre de grand angle de vision. Elle est disponible pour des écrans allant jusque 5.2’’.
Un OLED devient auto-émissif à travers un matériau organique, son angle de vision est beaucoup plus large qu'un LCD. Ce grand angle de vue peut apporter de grandes améliorations dans une grande variété d'applications de produits. Il propose également de nouveaux concepts aux designers industriels qui étaient auparavant limités par les contraintes des écrans LCD traditionnels.

Temps de réponse rapide

Un temps de réponse lent est l'un des principaux problèmes de la technologie LCD existante. Les applications nécessitant une animation sont limitées dans une certaine mesure avec les écrans LCD traditionnels. La technology OLED offre 1 000 fois plus rapides que la vitesse de réponse, ce qui réduit les contraintes de conception des écrans.

Faible consommation d'énergie

Comme le rétroéclairage n'est pas requis pour l'OLED, la consommation d'énergie est inférieure à celle d'un module LCD. Cela peut augmenter l’autonomie des batteries pour les produits portables.

Format compact

Étant donné qu'un rétroéclairage n'est pas nécessaire pour l'OLED, des écrans légers et extrêmement fins peuvent être appliqués à de nombreux produits, ouvrant un large éventail de nouvelles possibilités de conception.

Haute luminosité et contraste

La technologie OLED offre un niveau de luminosité et de contraste considérablement plus élevé que l'écran LCD.
Le principe de fonctionnement et la structure d'OLED est similaire à celle des diodes électroluminescentes conventionnelles (LED) en termes de principe de fonctionnement. L'émission de lumière se fait par la recombinaison d'électrons et de trous de la cathode et de l'anode, respectivement. Selon la structure de l'appareil, un OLED typique a une couche de transport de trous (HTL), une couche de matériau émetteur (EML) et une couche de transport d'électrons (EML) entre les électrodes. Une injection de courant à travers le dispositif excite les électrons vers des états d'énergie plus élevés, et leur relaxation vers des états inférieurs entraîne une émission de lumière avec des longueurs d'onde dépendant des matériaux organiques et de la structure du dispositif utilisés.

ECRAN EPAPER

Encre électronique

La technologie E-paper est aussi appelée encre électronique. Notre premier partenaire E Ink est l'inventeur de plusieurs types d'encres électrophorétiques, souvent appelées encres électroniques. Lorsqu'il est laminé sur un film plastique, puis collé à l'électronique, il crée un affichage électronique sur papier (EPD). Bien que sonnant futuriste, l'encre électronique est en fait une simple fusion de la chimie, de la physique et de l'électronique. Il ressemble tellement au papier qu'il utilise les mêmes pigments que ceux utilisés dans l'industrie de l'imprimerie aujourd'hui.

Système d'encre à un pigment

E Ink JustTint™ est un film à transmission variable qui, lorsqu'il adhère au verre ou au plastique, permet de contrôler la lumière à travers la surface. JustTint utilise un système à un pigment, mais entraîne l'encre d'une nouvelle manière par rapport aux autres systèmes d'encre. Dans JustTint, les pigments noirs se déplacent sur le côté lorsqu'une charge est appliquée pour permettre une zone transparente de la capsule.

Système d'encre à deux pigments

Le système d'encre électronique à deux pigments d'E Ink est composé de millions de minuscules microcapsules, chacune d'environ le diamètre d'un cheveu humain. Chaque microcapsule contient des particules blanches chargées négativement et des particules noires chargées positivement en suspension dans un liquide clair. Lorsqu'un champ électrique positif ou négatif est appliqué, les particules correspondantes se déplacent vers le haut de la microcapsule où elles deviennent visibles pour l’utilisateur. Cela rend la surface blanche ou noire à cet endroit.
Pour le film E Ink Prism™, nous utilisons notre noir standard plus l'un des sept pigments de couleurs différentes. Prism a été spécialement conçu pour le marché de l'architecture afin de donner aux architectes et aux designers de nouvelles façons de transformer les espaces.
E Ink JustWrite ™, ce nouveau film, offre une expérience d'écriture naturelle sans l'utilisation d'un substrat TFT ou d'électronique complexe. JustWrite utilise un système d'encre électronique à deux pigments, mais entraîne l'encre en utilisant une méthode différente de nos encres standards. Dans JustWrite, un stylo magnétique est le « pilote » pour déplacer l'encre ; pour réinitialiser l'affichage, une petite charge électrique est appliquée. JustWrite conserve la même stabilité d'image de toutes nos plates-formes d'encre et la puissance n'est utilisée que pour réinitialiser l'image.

Système d'encre à trois pigments – E Ink Spectra™ 3000

Le Spectra 3000 d'E Ink utilise un système d'encre à 3 pigments dans une structure de microcup. Cette encre a été spécialement conçue pour les étiquettes électroniques d'étagère (ESL) et est offerte en noir, blanc et rouge, et noir, blanc et jaune. Ce système d'encre fonctionne de manière similaire au système à double pigment, en ce sens qu'une charge est appliquée aux pigments et à une électrode supérieure et inférieure pour faciliter le mouvement. Cependant, au lieu d'utiliser des microcapsules, ce système utilise des Microcups®, qui sont remplies de liquide et scellées.

Système d'encre à quatre pigments – E Ink Spectra™ 3100

E Ink Spectra 3100 est le produit Spectra de nouvelle génération d'E Ink. Spectra 3100 est un système d'encre à quatre pigments qui intègre les demandes des détaillants pour une fonctionnalité de couleur supplémentaire, en utilisant des particules noires, blanches, rouges et jaunes pour offrir un contenu riche en couleurs vives. Spectra 3100 a un temps de mise à jour amélioré et une plage de température étendue pour les états rouge et jaune, pour répondre aux besoins des détaillants d'utiliser des étiquettes ESL dans divers environnements au sein de leurs magasins. De plus, Spectra 3100 sera proposé dans des panneaux avec un circuit intégré de pilote tout-en-un mis à jour qui prend en charge les ESL premium avec une résolution plus élevée dans différentes tailles.

Advanced Color ePaper (ACeP™) – Système à quatre pigments

En 2016, E Ink a présenté un système d'encre multi-pigments, Advanced Color ePaper (E Ink ACeP™). ACeP™ atteint une gamme complète de couleurs, y compris les huit couleurs primaires, en utilisant uniquement des pigments colorés. L'encre peut être incorporée dans des structures de microcapsules ou de microcups. La couleur est obtenue en ayant tous les pigments colorés dans chaque pixel, éliminant ainsi le besoin d'un réseau de filtres de couleur. ACeP™ maintient la lisibilité ultra-basse consommation et semblable à du papier dans toutes les conditions d'éclairage du papier électronique E Ink ordinaire.

Film d'encre électronique

Une fois les microcapsules ou microcups d'encre électronique créées, l'encre est laminée sur un rouleau de film plastique qui peut être découpé en différentes formes et tailles. Ces parties coupées sont ensuite fixées à une couche de circuits qui peuvent créer un champ électrique à travers la microcapsule ou la microcoupe. C'est ce champ électrique qui fait que l'encre se déplace à l'intérieur des microcapsules ou microcups et passe d'un état, ou d'une couleur, à un autre.
Des microcapsules d'encre électronique ont été créées et laminées sur un rouleau de film plastique. Un rouleau d'ePaper passe par Charles River, Boston.
Le film plastique E Ink peut être appliqué sur pratiquement toutes les surfaces, y compris le verre, le plastique, le tissu et même le papier. En fin de compte, l'encre électronique permettra à la plupart des surfaces de devenir un écran, apportant des informations hors des limites des appareils traditionnels et dans le monde qui nous entoure.

La plupart des clients trouveront une solution de module la voie la plus simple et la plus rapide vers le marché ; un module est un écran complet, y compris TFT, couche d'encre, feuille de protection, électronique du pilote et connecteur. Il est prêt à être intégré dans la conception du produit final d'un client. E Ink vend des modules dans une variété de configurations.

Pour les clients qui ont des capacités de fabrication de modules en interne, y compris l'accès à une usine TFT, E Ink envisagera des partenariats de développement conjoints. Contactez notre équipe commerciale pour plus d'informations.

E Ink fabrique un certain nombre de films EPD, avec des caractéristiques différentes selon les besoins de l'application.

E Ink Carta™ 1000 offre une augmentation spectaculaire de 50 % du contraste par rapport aux générations précédentes, offrant aux écrans un rapport de contraste proche de celui d'un livre de poche. Le texte net et les graphiques détaillés sont également très lisibles en plein soleil. Les 16 niveaux de gris de Carta produisent le rendu d'images le plus net avec des tons doux et des détails riches.

E Ink Carta™ 1100 et 1200 offrent une augmentation de 20 % du temps de réponse par rapport à E Ink Carta 1000 et une amélioration du rapport de contraste de 15 %. E Ink Carta 1100 et 1200 offrent les mêmes avantages que Carta 1000. De plus, un temps de réponse plus rapide permet une écriture et une animation plus fluides sur les écrans ePaper.

E Ink Carta 1000, 1100 et 1200 prennent en charge la technologie Regal™ pour les mises à jour d'image. Regal élimine pratiquement le besoin d'un rafraîchissement complet, offrant au spectateur des transitions de visualisation plus fluides.

Les modules E Ink Carta 1000, 1100 et 1200 se composent d'un TFT (transistor à couche mince), d'une couche d'encre et d'une feuille de protection. De plus, les concepteurs de produits peuvent inclure une solution tactile, qui est intégrée dans la pile de modules. E Ink propose actuellement des numériseurs et des solutions tactiles capacitives. La technologie tactile du numériseur utilise un stylet pour mettre à jour l'affichage, le capteur tactile étant placé sous le TFT. La technologie tactile capacitive utilise des glissements de doigt et est placée au-dessus du module d'affichage. Les solutions tactiles d'E Ink n'affecteront pas la réflectivité de l'écran.

ApplicationS

Les écrans E Ink Pearl sont idéaux pour une variété d'applications de contenu dynamique, notamment :

Liseuses

Appareils sans fil — télécommandes, contrôleurs de jeu

Affichages de santé et de forme physique - cyclomètres, PND ultra-mobiles, moniteurs de glucose

Montres de mode et de performance

Thermostats

Unités mobiles de point de vente (tablettes de signature)

Signalétique en magasin

E Ink Spectra™

E Ink Spectra™ est proposé en deux gammes de produits ; E Ink Spectra™ 3000 et E Ink Spectra™ 3100. Le lien produit Spectra est orienté vers les étiquettes électroniques de rayon (ESL) et autres enseignes de vente au détail.


En utilisant des étiquettes de rayon électroniques (ESL) avec la technologie d'E Ink, les détaillants ont la possibilité de modifier les stratégies de prix selon les besoins en temps réel, ce qui leur permet de garder une longueur d'avance sur leurs concurrents tout en attirant les consommateurs.


Les écrans flexibles E Ink Mobius  font l'objet d’intérêt depuis des années, mais les concepteurs de produits n'ont pas pu mettre à profit cette technologie en raison des limitations de la fabrication de TFT sur des substrats autres que le verre. Après de nombreuses années de R&D, E Ink a lancé
E Ink Mobius, le premier produit TFT à base de plastique proposé en série.


Pour un client final, un écran flexible présente plusieurs avantages en dehors de la flexibilité de l'écran lui-même. Les TFT à base de plastique permettent au produit final d'être sensiblement plus léger et plus fin que les produits utilisant des TFT à base de verre. De plus, les TFT à base de verre peuvent être fragiles ; l'utilisation de TFT à base de plastique peut donner un produit final plus robuste avec moins de casse suite à des chutes.


Les économies de poids avec les TFT en plastique peuvent faire une différence significative dans les spécifications des produits finaux : un écran LCD de 12,9" pèse en moyenne 713 g; un écran E Ink de 13,3" avec un TFT en plastique ne pèse que 349 g. Alors que les concepteurs de produits envisagent d'utiliser des écrans plus grands pour les manuels et les journaux électroniques, cette économie de poids peut permettre de tenir facilement des appareils plus grands dans une main et fera une grande différence dans le poids du sac à dos d'un étudiant.


Pour les applications telles que les téléphones ou appareils portables, l'utilisation d'un TFT en plastique peut être complétée par une couche de verre incassable à l'avant de l'écran pour donner de la rigidité à un appareil qui nécessite une interaction tactile importante, mais fournit toujours une augmentation robustesse. Dans ces appareils, le TFT lui-même est souvent le composant qui tombe le plus souvent en panne, plutôt que le verre plan supérieur. Un TFT en plastique peut réduire considérablement les pannes d'affichage dues à ces chutes.

Applications

Les écrans E Ink Mobius sont idéaux pour une variété d'applications de contenu dynamique, notamment :

Liseuses électroniques

Dispositifs éducatifs, tels que les manuels électroniques

Journaux électroniques et magazines électroniques

Appareils professionnels

Smartphones - Affichage principal et secondaire

Accessoires pour téléphones intelligents

Étiquette de bagage (incassable)

Carte à puce avec EPD à matrice active (mince et flexible)

Étiquette logistique (incassable)


La technologie de couleur d'encre électronique, Advanced Color ePaper (ACeP) - E Ink Gallery™,  est un écran réfléctif couleur de haute qualité. Dans le système ACeP™, l'encre peut produire une couleur complète à chaque pixel, sans l'utilisation d'un réseau de filtres de couleur (CFA).

ACeP™ atteint une gamme complète de couleurs, y compris les huit couleurs primaires, en utilisant uniquement des pigments colorés. L'affichage utilise une seule couche de fluide électrophorétique qui est contrôlée à l'aide de tensions compatibles avec les substrats  TFT. Le fluide peut être incorporé dans des structures de microcapsules ou de Microcup®. La richesse des couleurs est obtenue en ayant tous les pigments colorés dans chaque élément d'image (pixel) plutôt que les couleurs de pixel côte à côte obtenues avec un CFA. Cela élimine l'atténuation de la lumière, qui peut être assez importante. ACeP™ maintient la lisibilité ultra-basse consommation et ressemblable à du papier dans toutes les conditions d'éclairage du papier électronique E Ink ordinaire.

Applications

Affichage numérique, panneau d'information public, panneau de menu, galerie et plus encore.
La palette E Ink Gallery utilise le même film ePaper couleur que le produit ACeP, mais est pilotée par une électronique plus simple pour prendre en charge les applications sensibles aux coûts qui ne nécessitent pas les performances couleur d'ACeP. Gallery Palette prend en charge les sept couleurs les plus fréquemment utilisées dans la publicité et la signalisation, à savoir : noir, blanc, rouge, jaune, bleu, vert et orange. Gallery Palette est destinée aux applications où l'autonomie est une exigence essentielle mais qui ne nécessitent qu'une gamme de couleurs limitée. Nos clients utilisent Gallery Palette dans des domaines tels que les badges numériques intelligents, la publicité mobile, la signalisation intérieure et bien plus encore.

Les écrans E Ink Kaleido ™ offrent 16 niveaux de niveaux de gris et sont capables d'afficher 4096 couleurs, permettent aux appareils ultra-basse consommation et à haute mobilité avec une expérience semblable à celle du papier, idéal pour les applications d'informations riches en images telles que les tableaux, les graphiques, les cartes, les photos, BD et publicité. Et tout comme les produits ePaper monochromes d'E Ink, le texte net et les graphiques couleur détaillés de Kaleido sont entièrement visibles à la lumière directe du soleil et ont les mêmes attributs de faible puissance.

Un module E Ink Kaleido™ est composé d'un substrat TFT, d'une couche d'encre, d'une couche de filtre couleur et d'une feuille de protection.

E Ink Kaleido ™ utilise une nouvelle technologie imprimée de matrice de filtres de couleur (CFA) en conjonction avec l'encre Carta de deuxième génération d'E Ink, qui est plus rapide et plus lumineuse que les générations précédentes. Le nouveau processus d'impression réduit le besoin d'un CFA à base de verre, rendant les écrans plus fins et plus légers que les générations précédentes, tout en ayant simultanément une meilleure qualité optique. Cela permet aux fabricants de liseuses de combiner la puissance des affichages traditionnels en noir et blanc avec la couleur pour une expérience d'achat de livres électroniques plus complète. De plus, l'encre plus rapide d'E Ink permet des mises à jour plus rapides pour les animations et les changements de page. Grâce à cette nouvelle technologie de couleur, les gammes de produits eNote d'E Ink sont désormais en mesure de proposer des tablettes d'écriture avec des surligneurs, des stylos et des marqueurs de couleur, offrant de nouvelles options pour les appareils éducatifs et professionnels.

Début 2021, E Ink a lancé une nouvelle génération dans la famille Kaleido, nommée E Ink Kaleido™ Plus. Dans cette nouvelle version, nous avons apporté des ajustements au CFA imprimé, pour permettre un meilleur équilibre des couleurs et de la texture d'impression, et nous avons rapproché le CFA de l'encre, pour réduire la diffusion de la lumière. De nouveaux algorithmes de rendu d'image permettent d'obtenir un texte plus net. De plus, nous avons apporté des ajustements aux guides de lumière, permettant une meilleure optimisation du spectre de couleurs des LED pour minimiser le mélange des couleurs.

Applications

eReader, eNote, Smartphones et plus encore.

La technologie E Ink Triton™ est composé d'un substrat TFT, d'une couche d'encre, d'une couche de filtre couleur à base de verre et d'une feuille de protection.

E Ink propose un module couleur Triton de 31,2", avec une résolution de 1280x720 pixels avec 16 niveaux de niveaux de gris et 4096 couleurs.

Les écrans couleur ePaper activés par E Ink Triton offrent des performances à contraste élevé, lisibles en plein soleil et à faible consommation d'énergie qui réduisent encore la fracture numérique entre les écrans papier et électroniques.

Applications

Les écrans E Ink Triton sont idéaux pour une variété d'applications de contenu dynamique telles que la signalisation intérieure, le panneau d'information public, le panneau de menu.

Enfin la technologie E Ink Spectra est une encre électronique multi-pigments proposée en série  pour les étiquettes d'étiquettes de vente au détail et électroniques. Les EPD utilisant Spectra offrent les mêmes attributs de performances à contraste élevé, lisibles en plein soleil et à faible consommation d'énergie que les autres types d'affichage - maintenant avec une touche de couleur. La première génération de Spectra, E Ink Spectra™ 3000, contient des pigments noirs, blancs et rouges ou jaunes, et E Ink Spectra™ 3100 contient des pigments noirs, blancs, rouges et jaunes pour répondre aux demandes des clients pour une fonctionnalité de couleur supplémentaire.

E Ink Prism ™ transformera la façon dont les espaces et les environnements sont vécus. Les fabricants et concepteurs auront désormais la possibilité d'intégrer des films innovants à des produits architecturaux pour modifier dynamiquement les couleurs, les motifs et les habitats. E Ink Prism utilise la technologie d'encre bistable d'E Ink dans un film qui peut transformer les matériaux architecturaux en expériences et conceptions dynamiques et uniques. Il est visuellement similaire à la peinture car il utilise les mêmes pigments trouvés dans l'industrie de l'imprimerie. Mais contrairement à la peinture traditionnelle, E Ink Prism peut changer la couleur d'un mur, d'un panneau de plafond ou d'une pièce entière instantanément, en appuyant simplement sur un interrupteur.

Cela ne s'arrête pas à la couleur. Des motifs et des formes programmables peuvent être intégrés pour créer des motifs ou des fonctions. Les portes peuvent indiquer si une salle de conférence est occupée, les conceptions murales peuvent réagir au bruit, à la température ou au mouvement dans la pièce. Quelle que soit l'idée, les opportunités sont infinies et ne sont limitées que par l'imagination d'un designer.

Applications


Matériau architectural, design d'intérieur, mobilier, installation artistique, point de vente au détail (POP), orientation, indicateur d'avis, industrie de la mode.

Dalles tactiles résistives

Les écrans tactiles résistifs fonctionnent sur un principe très simple et fiable. Les applications qui nécessitent une garantie de bon fonctionnement de la solution tactile, utilisent souvent des écrans tactiles résistifs. Syscom Prorep fournit des écrans tactiles résistifs dans des tailles allant de 1.8’’ à 24". Pour accompagner nos dalles tactiles, nous proposons aussi des contrôleurs d'écran tactile résistif et des pilotes pour les systèmes d'exploitation de Microsoft, Linux, Android ou QNX. Les écrans tactiles résistifs sont disponibles dans les technologies 4, 5 ou 8 fils.

Les écrans tactiles résistifs à 4 fils conviennent aux produits de petite ou moyenne taille tels que les appareils portables. Ces dalles utilisent des sorties X+, X-, Y+ et Y- aux quatre bords de l'écran agissant comme des potentiomètres variables. Lorsque le contact est établi, les lectures X/Y sont ensuite lues par le contrôleur et converties en coordonnées correctes.

Dans un écran tactile résistif à 5 fils, la couche conductrice supérieure n'est responsable que de la détection de tension tandis que la tension est appliquée alternativement sur les axes X et Y de la couche conductrice inférieure.

Les écrans tactiles résistifs à 8 fils fonctionnent de la même manière que les écrans tactiles résistifs à 4 fils, sauf qu'un fil de détection supplémentaire est ajouté pour compenser la chute de tension sur les bords en raison de la résistance (uniformité perturbatrice) comme la taille de l'écran tactile augmente. Une structure à 8 fils offre 4 lectures d'écran supplémentaires, une protection de circuit et convient bien aux écrans de 7" à 21.5".

Les écrans tactiles résistifs à 3 couches présentent une construction film sur verre avec une seule couche de circuit collée à une couche de surface résistante aux rayures, sur une couche inférieure de verre intégrant un revêtement conducteur.

La construction de l'écran tactile résistif à 5 couches comprend deux couches de film ITO (Oxyde d’Indium) liées à de l'acrylique ou du polycarbonate fournissant deux couches de circuits avec un adhésif d'espacement d'interposition avec la couche ITO inférieure liée optiquement au panneau de support. Cette technologie n’est disponible uniquement selon cahier des charges.

Les dalles tactiles peuvent bénéficier de différentes  propose des finitions de surface antireflet et transparentes. Une finition antireflet est souhaitable dans les environnements où l'éblouissement de l'éclairage ambiant peut interférer avec la visibilité de l'écran LCD ou encore la probabilité de rayures fréquentes est élevée. Si l'éblouissement ambiant n'est pas un problème, la finition transparente  offre la meilleure qualité d'image possible et des résultats visuels supérieurs.

Syscom-Prorep propose également l’attachement de dalles tactiles avec ‘optical bonding’ améliorant très fortement la lisibilité en environnement fortement éclairé et la résistance aux chocs.

Dalles tactiles capacitives

Nos écrans tactiles capacitifs projetés (PCAP) sont fabriqués spécifiquement pour le secteur industriel, médical et commercial. Ils sont largement utilisés dans les machines industrielles, les points de vente, les kiosques extérieurs, les appareils médicaux, les transports, etc. Les fonctionnalités standards intégrées aux écrans tactiles PCAP garantissent la compatibilité avec une large gamme d'environnements et de produits, incluant l'immunité au bruit, la présence d'eau stagnante oula pluie, le fonctionnement avec des gants, l'adaptabilité automatique à l'environnement, les options de verre, le réglage facile des paramètres, etc.
Syscom-Prorep offre des solutions Glass/Glass Glass Film Glass et OGS (One Glass Solution) avec contrôleur en technologie COB ( Chip On Board) externe ou COF (Chip On Flex).

Caractéristiques

Solution tactile totale comprenant un écran tactile capacitif projeté (PCAP),
une carte de commande, un micrologiciel et un logiciel.

Écrans tactiles capacitifs projetés (PCAP) standard de 2.4’’ à 43".

La conception d'écran tactile capacitif projeté (PCAP) est faite pour diverses applications avec les possibilités.

Surface durable et résistante aux rayures.

Haute transmission lumineuse.

Convient pour une large plage de température/humidité.

Blindage EMI disponible.
